MiBoxer Mi Light FUT035P+ Ricevitore RF 20A per Strip Led Monocolore e CCT Dual White 12/24/48V

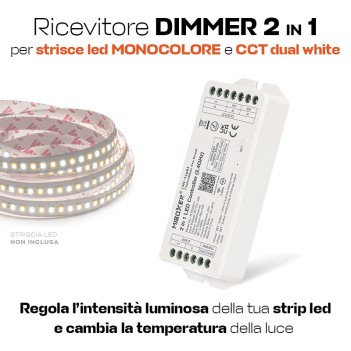

MiBoxer FUT035P+ è un Ricevitore/Dimmer per strisce led CCT (Dual white/bianco dinamico) e monocolore con modulo RF 2.4Ghz per una gestione da telecomando. La caratteristica di questo ricevitore è la potenza massima supportabile che arriva fino a 20A.

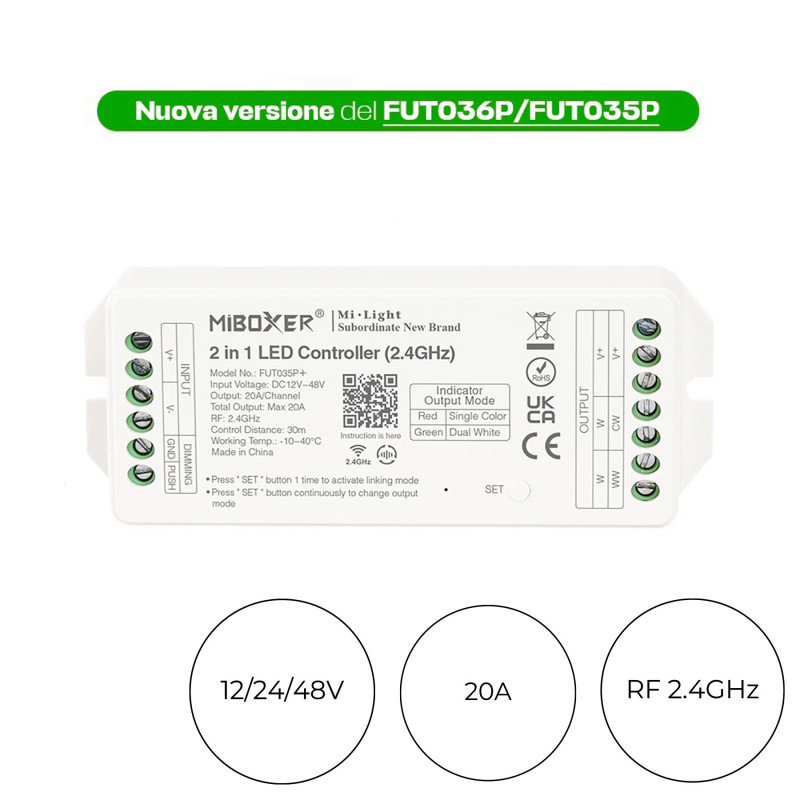

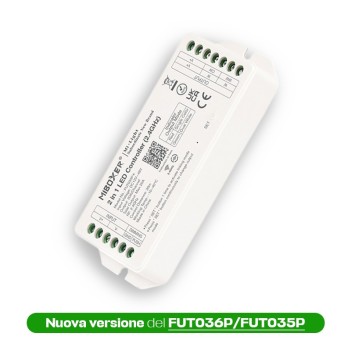

Sostituisce i Ricevitore: FUT35P; FUT036P

Con questo ricevitore protrai gestire la tua striscia Led da telecomando e da comando locale come un pulsante a parete (dimming Push).

E' compatibile anche con una o più Strisce Led collegate in parallelo.

Il segnale RF 2.40Ghz arriva fino a 30mt.

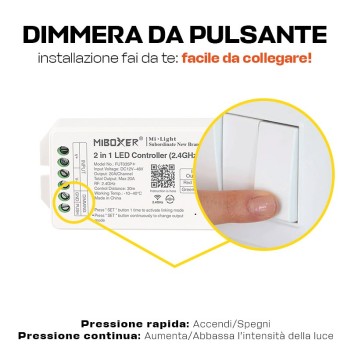

Questo ricevitore è dotato anche di PUSH dimming. Grazie a questo modulo, dopo averlo collegato ad un pulsante (da non confondere con l'interruttore ON/OFF), potrai gestire la tua strip led anche da un classico pulsante a parete. Schiaccia brevemente per accendere e spegnere, tieni premuto invece per regolare l'intensità luminosa.

Sul dispositivo troverai il pulsantino SET che ti permetterà di impostare il ricevitore sulla modalità richiesta (monocolore o dual white). Se lo stai collegando ad una strip led monocolore, schiaccia il pulsante set fin quando la spia luminosa non diventa rossa. Invece per impostarlo sulla modalità DUAL WHITE la spia luminosa dovrà essere verde.

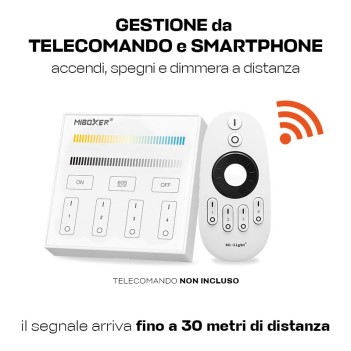

Attraverso l'uso di un Gateway sarà possibile gestire la tua strip led da smartphone.

Funzioni

Accensione e Spegnimento

Gestione luminosità da 10%-100%

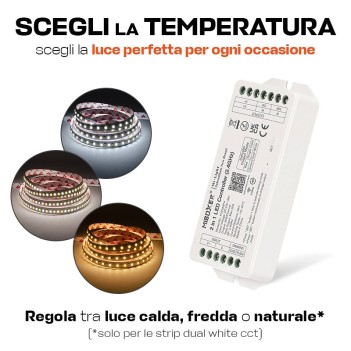

Gestione della temperatura della Luce Bianca per le strip led CCT

Compatibile con tutti i telecomandi MIBOXER

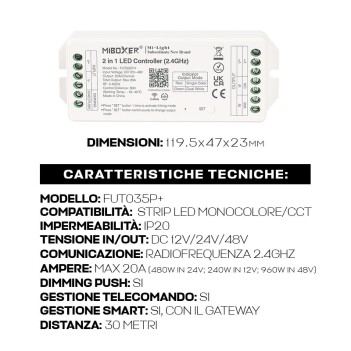

DATASHEET:

• Modello: FUT035P+
• Tensione: DC 12V / 24V /48V
• Protocollo Wireless: RF 2.4Ghz

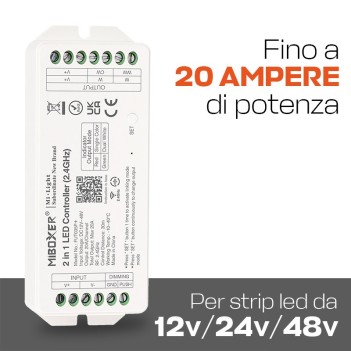

• Corrente massima per canale: 20A (480W in 24V; 240W in 12V; 960W)
• Corrente massima totale: 20A (480W in 24V; 240W in 12V; 960W)
• Distanza massima di controllo Radiofrequenza: 30 metri
• Dimensioni: 119.5x47x23mm

Creare un sistema Domotico a Led è semplice e innovativo con i prodotti Mi Light MiBoxer.

King Led SRL E’ il RIVENDITORE UFFICIALE ITALIA MI-LIGHT®

MiBoxer® è il nuovo sotto brand di Mi Light

COLLEGAMENTI

• Input per un alimentatore con connettore Jack 5.5
• Input V-: Filo negativo del trasformatore (solitamente nero)
• Input V+: Filo positivo del trasformatore (solitamente rosso)
• Output Led V+: Filo positivo della striscia monocolore (rosso) o della strip led CCT (solitamente Marrone)
• Output W: Filo nero della strip led monocolore
• Output CW: Filo Bianco
• Output WW: Filo Giallo
• Il pulsante va collegato ai morsetti "GND" e "PUSH" con contatto pulito

Come sincronizzare il MiBoxer FUT035P+ a un telecomando MiBoxer

- Installa correttamente il ricevitore a un alimentatore e striscia led.

- Imposta il ricevitore sulla modalità compatibile con la tua strip led

- imposta il ricevitore in modalità accoppiamento (la spia del dispositivo inizia a lampeggiare)

- Verifica che il telecomando sia compatibile con il Ricevitore FUT035P+

- Spegnere il Ricevitore (Togliendo alimentazione all’alimentatore)

- Accendere il Ricevitore

- Quando la striscia Led collegata al Ricevitore fa luce, entro i 3 secondi, premi ripetutamente (almeno 1 volta al secondo) su uno dei simboli "I" che si trova in fondo al telecomando in corrispondenza della zona che desideri associare.

-Se la sincronizzazione ha avuto successo il Led lampeggia.

Ecco come sincronizzare il ricevitore Miboxer per strisce led al telecomando:

Nel video mostriamo il procedimento per associare il ricevitore WL5 ad un telecomando. Qualsiasi sia il ricevitore o il telecomando Miboxer RF utilizzato, il procedimento sarà identico (anche con lampadine e fari Miboxer). Questa stessa procedura serve per disaccoppiare il ricevitore da una zona del telecomando. Quindi se desideri associare il ricevitore ad un'altra zona, ti basterà seguire questa procedura per disaccoppiare e eseguirla una seconda volta per accoppiarlo ad un'altra zona.
