MiBoxer Mi Light E2-RF Ricevitore RF per Strip Led Monocolore e CCT Dual White 12/24V con morsetti rapidi

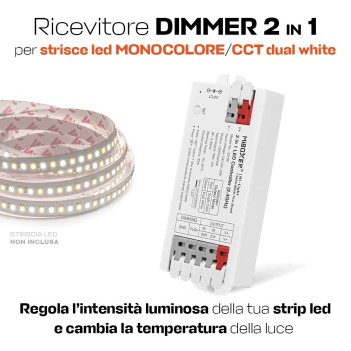

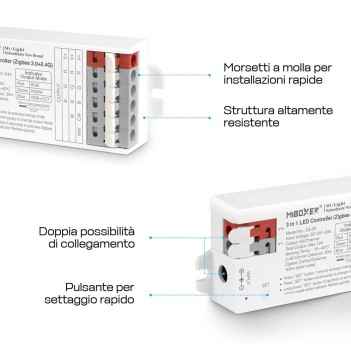

MiBoxer E2-RF è un Ricevitore Dimmer per strisce led sia CCT (Dual white/bianco dinamico) che monocolore con modulo RF 2.4Ghz per una gestione da telecomando. Questo ricevitore, a differenza del modello FUT035S+ (dotato di morsetti a vite), è dotato di morsetti a molla per un'installazione rapida senza l'uso di cacciavite.

Sostituisce i Ricevitore: FUT35S; FUT036S

Con questo ricevitore protrai gestire la tua striscia Led da telecomando e da comando locale come un pulsante a parete.

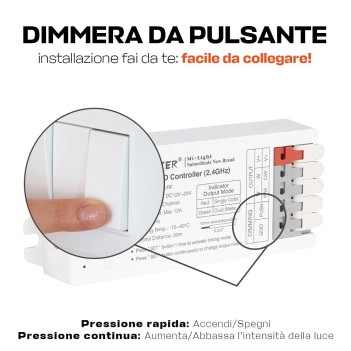

Questo ricevitore è dotato anche di PUSH dimming. Grazie a questo modulo, dopo averlo collegato ad un pulsante, potrai gestire la tua strip led anche da un classico pulsante a parete. Schiaccia brevemente per accendere e spegnere, tieni premuto invece per regolare l'intensità luminosa.

E' compatibile anche con una o più Strisce Led collegate in parallelo. Versione MINI, con dimensioni ridotte, ma con la stessa potenza (Max 12A)!

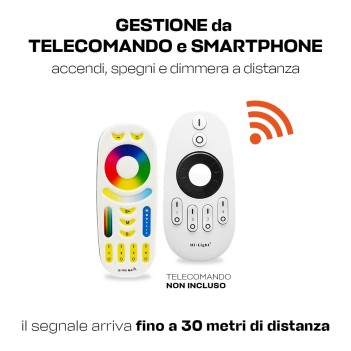

Il segnale RF 2.40Ghz arriva fino a 30mt.

Sul dispositivo troverai il pulsantino SET che ti permetterà di impostare il ricevitore sulla modalità richiesta (monocolore o dual white). Se lo stai collegando ad una strip led monocolore, schiaccia il pulsante set fin quando la spia luminosa non diventa rossa. Invece per impostarlo sulla modalità DUAL WHITE la spia luminosa dovrà essere verde.

Attraverso l'uso di un Gateway sarà possibile gestire la tua strip led da smartphone o assistente vocale.

Funzioni

Accensione e Spegnimento

Gestione luminosità da 10%-100%

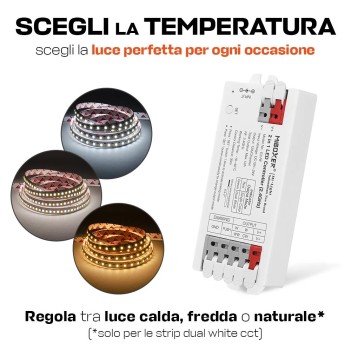

Gestione della temperatura della Luce Bianca per le strip led CCT

Compatibile con tutti i telecomandi MIBOXER

DATASHEET:

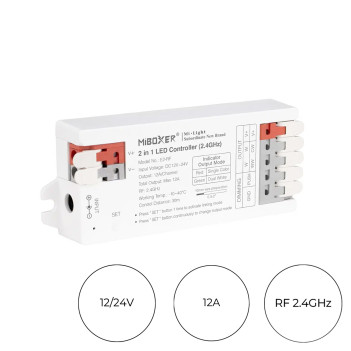

• Modello: E2-RF
• Tensione: DC 12V / 24V
• Protocollo Wireless: RF 2.4Ghz
• Corrente massima per canale: 12A
• Corrente massima totale: 12A
• Distanza massima di controllo Radiofrequenza: 30 metri

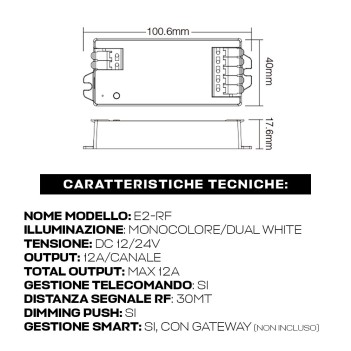

• Dimensioni: 100.6x40x17.6mm

Creare un sistema Domotico a Led è semplice e innovativo con i prodotti Mi Light MiBoxer.

King Led SRL E’ il RIVENDITORE UFFICIALE ITALIA MI-LIGHT®

MiBoxer® è il nuovo sotto brand di Mi Light

COLLEGAMENTI

• Input per un alimentatore con connettore Jack 5.5
• Input V-: Filo negativo del trasformatore (solitamente nero)
• Input V+: Filo positivo del trasformatore (solitamente rosso)
• Output Led V+: Filo positivo della striscia monocolore (rosso) o della strip led CCT (solitamente Marrone)
• Output W: Filo nero della strip led monocolore
• Output CW: Filo Bianco
• Output WW: Filo Giallo

Come sincronizzare il MiBoxer E2-RF a un telecomando MiBoxer

- Installa correttamente il ricevitore a un alimentatore e striscia led.

- Imposta il ricevitore sulla modalità compatibile con la tua strip led

- imposta il ricevitore in modalità accoppiamento (la spia del dispositivo inizia a lampeggiare)

- Verifica che il telecomando sia compatibile con il Ricevitore E2-RF

- Spegnere il Ricevitore (Togliendo alimentazione all’alimentatore)

- Accendere il Ricevitore

- Quando la striscia Led collegata al Ricevitore fa luce, entro i 3 secondi, premi ripetutamente (almeno 1 volta al secondo) su uno dei simboli "I" che si trova in fondo al telecomando in corrispondenza della zona che desideri associare.

-Se la sincronizzazione ha avuto successo il Led lampeggia.

Ecco come sincronizzare il ricevitore Miboxer per strisce led al telecomando:

Nel video mostriamo il procedimento per associare il ricevitore WL5 ad un telecomando. Qualsiasi sia il ricevitore o il telecomando Miboxer RF utilizzato, il procedimento sarà identico (anche con lampadine e fari Miboxer). Questa stessa procedura serve per disaccoppiare il ricevitore da una zona del telecomando. Quindi se desideri associare il ricevitore ad un'altra zona, ti basterà seguire questa procedura per disaccoppiare e eseguirla una seconda volta per accoppiarlo ad un'altra zona.
